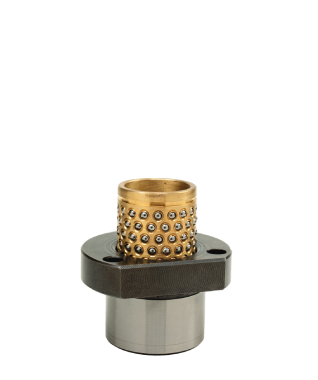

Ürün Görseli

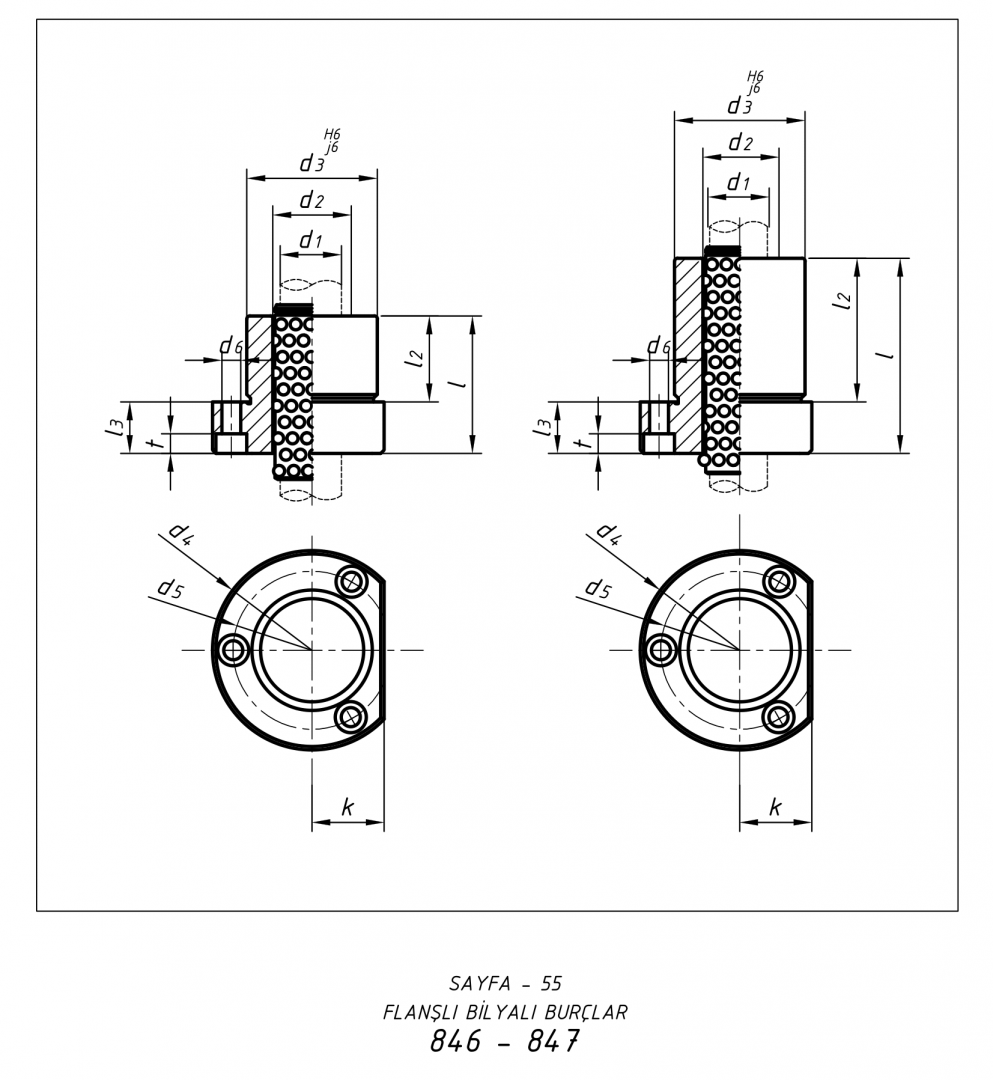

Teknik Resim

PDF Görüntüle

MALZEME	SERTLİK	DERİNLİK
Takım Çeliği	62 ± 2 HRC	0,5 mm

d1 h6	l	l1	l2	l3	d2	d3	d4	d5	d6	t	k	Sipariş No
18	40	35	21	14	24	36	52	42	4,5	4,6	19	846.18
19	40	35	21	14	25	36	52	42	4,5	4,6	19	846.19
20	50	35	21	15	26	36	52	42	4,5	4,6	19	846.20
24	50	40	25	15	30	40	63	50	5,5	5,7	23	846.24
25	50	40	25	15	31	40	63	50	5,5	5,7	23	846.25
30	55	45	30	15	38	48	72	58	5,5	5,7	28	846.30
32	55	45	30	15	40	48	72	58	5,5	5,7	28	846.32
40	55	55	33	22	50	58	85	70	6,6	6,8	33	846.40
42	55	55	33	22	50	58	85	70	6,6	6,8	33	846.42
50	80	65	35	30	60	70	104	86	9	9	38	846.50
52	80	65	35	30	60	70	104	86	9	9	38	846.52
60	100	100	63	37	68	85	120	100	9	9	46	846.60
63	120	100	63	37	71	85	120	100	9	9	46	846.63



d1 h6	l	l1	l2	l3	d2	d3	d4	d5	d6	t	k	Sipariş No
18	40	35	21	14	24	36	52	42	4,5	4,6	19	847.18
19	40	35	21	14	25	36	52	42	4,5	4,6	19	847.19
20	50	40	21	15	26	36	52	42	4,5	4,6	19	847.20
24	50	40	25	15	30	40	63	50	5,5	5,7	23	847.24
25	50	40	25	15	31	40	63	50	5,5	5,7	23	847.25
30	55	45	30	15	38	48	72	58	5,5	5,7	28	847.30
32	55	45	30	15	40	48	72	58	5,5	5,7	28	847.32
40	55	55	33	22	48	58	85	70	6,6	6,8	33	847.40
42	55	55	33	44	50	58	85	70	6,6	6,8	33	847.42
50	80	65	35	30	60	70	104	86	9	9	38	847.50
52	80	65	35	30	60	70	104	86	9	9	38	847.52
60	100	100	63	37	68	85	120	100	9	9	46	847.60
63	120	100	63	37	71	85	120	100	9	9	46	847.63

Teknik Özellikler

Kalıplarda yer alan zımba ve matrisin merkezleme hassasiyetinin doğruluğu ve korunması, kolon / burç gruplarının kalitesi ve aşınma direncine bağlıdır. İmalat sanayideki gelişmelere bağlı olarak, Kalıpyansan yataklama elemanları sürekli güncellenen yeni teknoloji üretim metodları ile uzun çalışma ömrü sunar.

Benzer Ürünler

Çektirmeli Kılavuz Sütunlar

Düz Bilyalı Çelik Burçlar

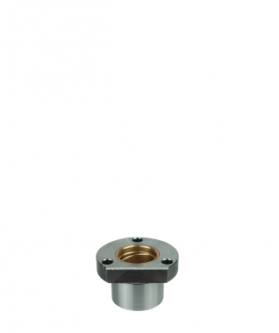

Flanşlı Bronz Kaplamalı Çelik Burçlar
